廠商名稱：Fluke(福祿克) 產品選型：190-062；190-062/S；190-102；190-102/S；190-104；190-104/S；190-202；190-202/S；190-204；190-204/S；190-502；190-502/S；190-504；190-504/S
商品描述：Fluke 190系列ScopeMeters是市場上首款額定等級為1000 V CAT III / 600 V CAT IV的雙通道示波器，前無所有地將性能和堅固性完美組合，適用于現場應用。利用功能強大的示波器，用戶能夠解決對其生產力至關重要的復雜問題。
Fluke 190II系列手持式示波器 選型表： | 型號名稱 | 描述 |
| Fluke-190-504/S | 彩色 ScopeMeter，500 MHz，4 個通道和 DMM/Ext. 輸入，隨附 SCC-290 工具包 |
| Fluke-190-504 | 彩色 ScopeMeter，500 MHz，4 個通道和 DMM/Ext. 輸入 |
| Fluke-190-502 | ScopeMeter彩色數字示波器，500 MHz，2 通道加 DMM/外部輸入 |
| Fluke-190-502/S | ScopeMeter彩色數字示波器，500 MHz，2 通道加 DMM/外部輸入，隨附 SCC-290 套件 |
| Fluke-190-062 | ScopeMeter彩色數字示波器，60 MHz，2 通道加 DMM/外部輸入 |
| Fluke-190-062/S | ScopeMeter彩色數字示波器，60 MHz，2 通道加 DMM/外部輸入，隨附 SCC-290 套件 |
| Fluke-190-102 | ScopeMeter彩色數字示波器，100 MHz，2 通道加 DMM/外部輸入 |
| Fluke-190-102/S | ScopeMeter彩色數字示波器，100 MHz，2 通道加 DMM/外部輸入，隨附 SCC-290 套件 |
| Fluke-190-104 | ScopeMeter彩色數字示波器，100 MHz，4 通道加 DMM/外部輸入 |
| Fluke-190-104/S | ScopeMeter彩色數字示波器，100 MHz，4 通道加 DMM/外部輸入，隨附 SCC-290 套件 |
| Fluke-190-202 | ScopeMeter彩色數字示波器，200 MHz，2 通道加 DMM/外部輸入 |
| Fluke-190-202/S | ScopeMeter彩色數字示波器，200 MHz，2 通道加 DMM/外部輸入，隨附 SCC-290 套件 |
| Fluke-190-204 | ScopeMeter彩色數字示波器，200 MHz，4 通道加 DMM/外部輸入 |
| Fluke-190-204/S | ScopeMeter彩色數字示波器，200 MHz，4 通道加 DMM/外部輸入，隨附 SCC-290 套件 |
190 II系列 ScopeMeter® 手持式示波器 -- ScopeMeter® 測試工具 20多 年的創新成果。
作為安全等級達到 CAT III 1000V / CAT IV 600V 的雙通道和四通道便攜式示波器，F(xiàn)luke 190 II 系列ScopeMeter®示波器將性能水平、耐用性和便攜性集于一身。您可以選擇 60 MHz、100 MHz、200 MHz 或 500 MHz 帶寬型號，實時采樣率高達 5 GS/s，分辨率為 200 ps，每個通道的深存儲器可存儲10000 個樣本，從而可以實現高精度捕獲和顯示波形細節、噪音和其它干擾。
所有型號均達到 IP-51 等級，可以防塵、防水、防潮和抵抗大范圍的溫度變化。
可在三相或多回路工業系統上進行有關時序或幅值的測量，或在受測電路上比較和對比多個測試點。 諸如 TrendPlot™、ScopeRecord™和 Connect-and-View™ 之類的功能有助于您快速診斷工業機械、自動化和流程控制裝置以及電力電子設備，從而最大程度地減少維修成本和停機時間。 這些功能使示波器尤其在診斷最棘手問題時易于使用，如復雜波形、感應噪音、間歇事件和信號波動或漂移問題。
新型鋰電池技術可確保您的示波器全天可用。
使用雙通道和四通道 CAT IV 級 Fluke ScopeMeter 190 II系列 查看更多信息，解決更多問題。
Fluke ScopeMeter 190 II系列 將安全等級和強大的便攜性與臺式示波器的高性能相結合。這些堅固耐用的 ScopeMeter 測試工具專門為工廠維護工程師和技術人員設計，能夠在艱苦、骯臟、危險的工業條件下工作，測試從微電子到電力電子應用領域的所有設備。
190 II 系列 是一款易于使用的測試工具，您可以用它來處理任何故障排除任務。其包括萬用表，TrendPlot? 和 ScopeRecord? 滾動無紙化記錄器模式和帶有 Connect-and-View?
觸發的免提操作，還有更多功能：
兩個或四個電氣隔離輸入
安全等級為 CAT III 1000V/CAT IV 600V
60 MHz、100 MHz、200 MHz 或 500MHz 帶寬型號可供選擇
采樣率高，高達 5 GS/s，分辨率高達 200 ps（具體取決于使用的型號和信道）
深度存儲：每個通道波形捕獲 10,000 次， 因此您可以放大查看細節
雙通道型號專用的 5000 計數數字萬用表
通過四通道型號中的示波器 BNC 輸入端進行四個儀表測量
Connect-and-View? 持續自動觸發、單次拍攝、脈沖寬度和視頻觸發
ScopeRecord 滾動模式，捕獲波形取樣數據最長達到 48 小時
TrendPlot，趨勢測量讀數長達 22 天
先進的自動測量，功率（Vpwm、VA、W、PF）和時間（mAs、V/s、w/s）
防塵和防水等級為 IP 51，可用于嚴苛環境
隔離的 USB 端口可連接存儲設備和 PC
鋰離子電池支持更長的運行時間間隔：
190-X04，四通道型號長達 7 小時（標配 BP291）
190-X02，雙通道型號長達 4 小時（標配 BP290）或者長達 8 小時（使用選件 BP291）
使用可選的外置電池充電器 EBC290 為備用電池充電
易于開啟的電池蓋使您可以輕松更換電池
當無人看管時，可用標準 Kensington? 鎖作為固定和鎖定示波器的方便插槽
診斷能力和 CAT IV 安全等級提升四倍
Fluke ScopeMeter 190 II 系列 手持式示波器采用雙重絕緣的雙通道和四通道浮動示波器，安全等級適合在 CAT III 1000V/CAT IV 600V 環境中進行測量。
試用四個通道您能做什么呢？
同時進行多項測量，從而查出最復雜的排障問題的根本原因。
輕松診斷多個信號有關時序的問題
同時且實時檢查多個相關信號
測量輸入和輸出信號組合、系統安全聯鎖裝置和反饋環路
查找工業系統中的問題，包括：
電路電壓/電流過載
衰減/輸入阻抗失配
載信號波動/漂移
調節電路信號完整性
關鍵信號測試點驗證
輸入/輸出/反饋時間問題
感應噪音和干擾
隨機關閉和重置
診斷 VSDs* 或功率逆變器和轉換器?
三相功率輸入中的諧波、瞬變和負載
排除故障控制電路中直流至交流轉換器或輸出IGBT 柵極級的故障
電纜接口 - 測試反射和瞬變的 PWM 輸出
精確測量 IGBT 脈沖邊沿的上升時間、反射的幅值和峰值
進行 Vpwm 測量，測量驅動輸出上的有效電壓
可在 mV 至 kV 的范圍內安全測量：
獨立的絕緣輸入使您可以對具有不同接地參照的混合電路進行測量，從而降低了發生意外短路的風險。傳統的臺式示波器沒有配備差分探頭和絕緣變壓器，只能參照線路功率接地的測量結果。借助于應用范圍廣泛（從 mV 至 kV）的標準探頭,您可以應對從微電子領域到重型高壓電氣應用的任何問題。
可用于嚴苛環境的 IP-51 防護等級：
ScopeMeter? 手持式示波器堅固耐用且防振，適合在臟亂、危險的環境中使用。 配有密封的外殼，可防塵、防水、防潮，并抵御空氣污染。 每次使用ScopeMeter? 手持示波器時，您均可放心使用，它會可靠地為您解決任何問題。

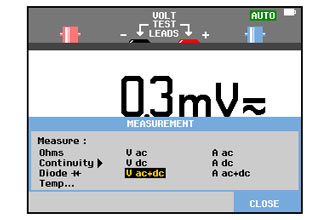

內置數字萬用表：
使用內置的 5000 計數數字萬用表可使您方便地從波形分析轉換為精確的萬用表測量。 測量功能包括Vdc、Vac、Vac+dc、電阻、連通性和二極管測試。 使具備廣泛換算系數的合適的分流器、探頭或適配器來測量電流和溫度。
USB 連接便于捕獲和共享波形。
新型 Fluke 190 II 系列提供兩個 USB 端口，并與測量輸入電路絕緣。 它便于將數據傳輸至 PC。 可記錄波形，并與原始設備制造商、同事和支持人員共享波形。 可將波形、屏幕捕獲內容和儀器設置保存至 USB 存儲設備。 ScopeMeter? 測試工具可將文件存儲為 CSV 格式，這種格式的文件可傳輸至 U 盤。 這種文件格式可以在 Excel? 中用于進一步處理數據，也可以在 FlukeView? 中用于更詳細地分析波形。
Connect-and-View? 觸發可實現瞬時、穩定的顯示
如果您曾使用過其它示波器，您就會明白觸發有多么棘手。 如果設置不正確，結果可能不穩定或不正確。Connect-and-View?通過識別信號類型來自動設置正確的觸發。 無需觸壓按鈕，您便可獲得穩定、可靠、重復顯示的所有信號，包括電機驅動和控制信號。當您快速、連續地測量一系列測試點時，該功能尤為迅捷和方便。
ScopeRecord 模式可實現長達 48 小時的高分辨率波形記錄
ScopeRecord 存儲器可在每個通道上存儲高達 30000 個或更多數據點，并以 8 ns 的速度捕獲快速間歇性事件和故障。 （可存儲兩組多通道記錄，供日后分析之用。）
記錄事件，如動態文件和 UPS、電源或電機啟動周期。
借助于保持觸發模式，ScopeMeter 測試工具可自動識別電源故障并存儲其之前的波形數據。
TrendPlot 無紙化記錄儀 - 記錄時長達 22 天，可幫助您查找間歇性故障。
最難查找的故障是那些偶爾發生的故障。 這些間歇性故障可能是由連接不當、灰塵、污垢、腐蝕、斷線或破損的接頭引起。 線路中斷、凹陷或電機啟動和停止也可能導致停機。 當發生這些情況時，您可能不在附近，但 FlukeScopeMeter? 測試工具會幫您隨時監控。
顯示長達 22 天內的最小峰值和最大峰值以及平均值
顯示所有輸入的電壓、電流、溫度、頻率和相位，所有這些項目均標有時間和日期，以便查明故障
技術指標 |
| 帶寬 | Fluke 190-504： 500 MHz
Fluke 190-204： 200 MHz
Fluke 190-202： 200 MHz
Fluke 190-104： 100 MHz
Fluke 190-102： 100 MHz
Fluke 190-062： 60 MHz |
| 通道數量 | Fluke 190-504：500 MHz：4 通道
Fluke 190-204：200 MHz：4 通道
Fluke 190-202： 200 MHz：2 通道
Fluke 190-104： 100 MHz：4 通道
Fluke 190-102： 100 MHz：2 通道
Fluke 190-062： 60 MHz：2 通道 |
| 實時采樣率 | Fluke 190-504： 5 GS/s
Fluke 190-204： 2.5 GS/s
Fluke 190-202： 2.5 GS/s
Fluke 190-104：1.25 GS/s
Fluke 190-102： 1.25 GS/s
Fluke 190-062： 625 MS/s |
| 輸入 | Fluke 190-X04： 4x BNC 輸入用于示波器和萬用表測量
Fluke 190-X02：2 個 BNC 輸入和 1 個 DMM 輸入 |
| 獨立浮動隔離輸入 | 輸入、參考和接地之間高達 1000 V CAT III/600 V CAT IV |
| 時基范圍 | 1 ns/div 至 4s/div（190-504，500 MHz 型號）
2 ns/div 至 4s/div（190-20X，200 MHz 型號）
5 ns/div 至 4s/div（190-10X，100 MHz 型號）
10 ns/div 至 4s/div（190-062，60 MHz 型號） |
| 輸入靈敏度 | 2 mV-100 V/div 加上各種衰減 |
| 觸發類型 | Connect-and-View?，自由運行，單次拍照，邊緣，延時，雙斜率，?視頻，視頻線路，可選脈沖寬度，N 循環 |
| 觸發源 | Fluke 190-X02： 2 個 BNC 輸入或通過 DMM 輸入連接外部
Fluke 190-X04：4 個 BNC 輸入 |
| 電子脈沖捕獲 | 8 ns |
| 示波器測量 | 光標: 7
自動： 30 |
| 最大記錄長度 | ScopeRecord 模式: 每次輸入 30,000 pt
示波器模式: 每次輸入 10,000 pt |
| 存留 | 數字余輝提供了類似于模擬示波器的波形衰減 |
| 波形比較 | 帶有自動通過/失敗測試的波形參考 |
DMM 規格（雙通道型號） |
儀表輸入
（也用作示波器模式的外部觸發輸入） | 4 mm 香蕉插頭輸入與示波器輸入和接地完全隔離 |
| 最大分辨率 | 5000 計數 |
| 測量 | Vdc，Vac rms，Vac+dc rms，電阻，持續性，二極管測試，電流（通過電流鉗或分流器），溫度 oC 或 oF（使用可選轉換器） |
| 存儲位置 | 屏幕 + 設置：30 個存儲波形、10 個存儲記錄和 9 個存儲屏幕副本。 |
| 顯示屏 | 153 mm 快速更新的全彩色 LCD |
環境指標 |
| 工作溫度 | 0oC 至 40oC（含電池）
0oC 至 50oC（不含電池） |
| 存放溫度 | -20°C 至 +60°C |
| 工作海拔 | CAT IV 600 V/ CAT III 1,000 V 最高為 2,000 m (6666 ft)
CAT III 600 V/ CAT II 1,000 V 最高為 3,000 m (10,000 ft) |
安全規格 |
| 電氣安全性 | 1,000V CAT III/600V CAT IV (EN61010-1) |
機械和通用規格 |
| 尺寸 | 270 x 190 x 70 mm |
| 重量 | 2.2 kg |
| 保修期 | 主機三年保修 |
| 鋰離子電池 | Fluke 190-XX2： BP290 (2400mAh)
Fluke 190-XX4： BP291 (4800mAh) |
